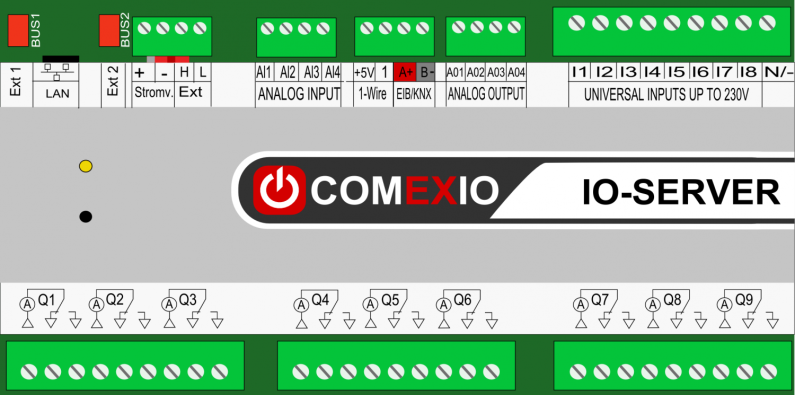

IO-Server

Technische Daten

8 x Universaleingänge 12 -230V AC/DC
Schraubanschluss max. 2,5mm²
KNX/EIB kompatible Schnittstelle Schraubanschluss max. 1,5mm²
1-Wire Schnittstelle bis zu 32 Sensoren bei 3-Draht Anschluss (+5V)
Unterstützte Sensoren: DS18S20, DS1822, DS18B20, DS1825, DS1990, DS2401, DS2411, DS2438
Schraubanschluss max. 1,5mm²
4 x Analog-, Digitaleingänge 0-10V DC (als digitale Eingänge 12-24V DC verwendbar)
Schraubanschluss max. 1,5mm²
Netzwerkanschluss Ethernet RJ45, 10/100 Mbit/s
Spannungsversorgung Spannung 24V DC
Stromaufnahme max. 205mA
Leistungsaufnahme 2,8 bis 4,9W
9 x Relaisausgänge Potentialfreier Wechsler max. 230V AC 16A
Integrierte Strommessung max. 16A pro Relais
Gruppenstrom je Klemmblock max. 16A
Gesamtstrom je IO-Server max. 48A
Schraubanschluss max. 2,5mm²
4 x Analogausgänge 0-10V DC
Schraubanschluss max. 1,5mm²
Anschluss von Erweiterungen Bis zu 25 Extensions
Baugröße (B/H/T) 160 x 90 x 60mm
9 TE für Hutschienenmontage
Schutzart Im Schaltschrank IP20
Im Installationsverteiler IP30 (mit Abdeckung)
