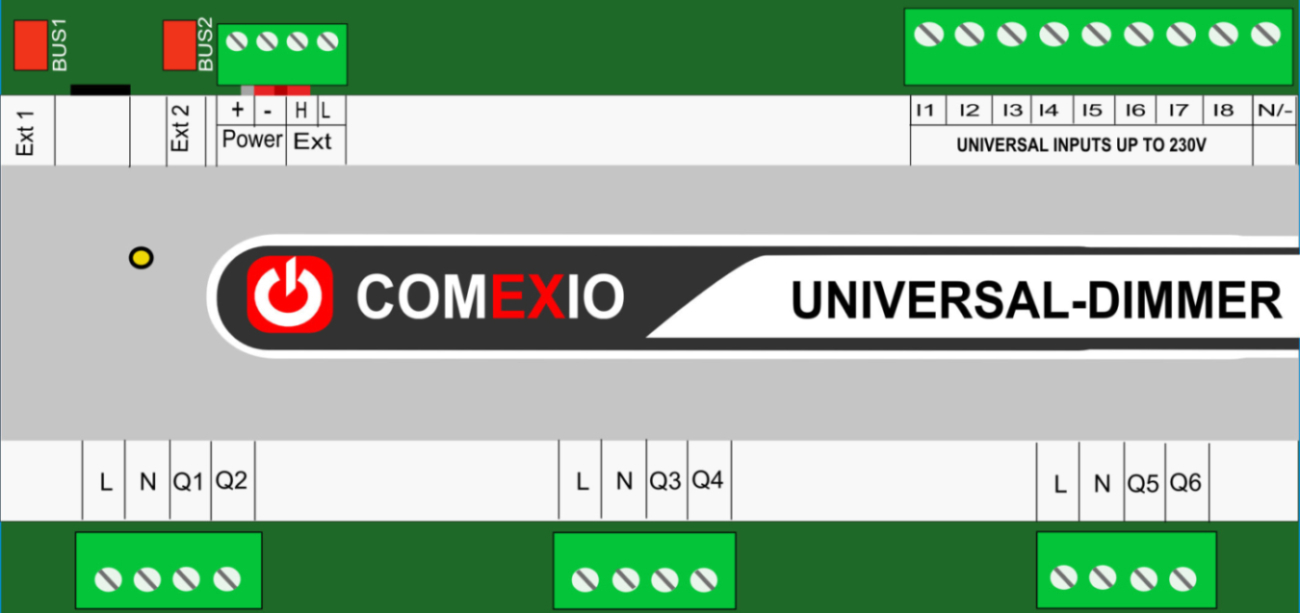

Universal-Dimmer

Technische Daten

6 x Dimmer-Ausgang 230V AC, max. 175 VA pro Kanal
Mehrere Kanäle können parallel geschaltet werden
Gesamtleistung je Universal-Dimmer 1050 W
Integrierte Strommessung je Kanal für Smart-Metering von Leuchtmitteln
Mindestlast induktiv 20 W, kapazitiv 10 W
Schraubanschluss max. 2,5 mm²
8 x Universaleingänge 12-230V AC/DC, Schraubanschluss max. 2,5mm²
Spannungsversorgung Spannung 24V DC
Stromaufnahme max. 100mA
Leistungsaufnahme max. 1,0 bis 2,4W
Baugröße (B/H/T) 160 x 90 x 60mm
9 TE für Hutschienenmontage
Schutzart Im Schaltschrank IP20
Im Installationsverteiler IP30 (mit Abdeckung)

Verdrahtungsbeispiel

Verdrahtung Universal-Dimmer
