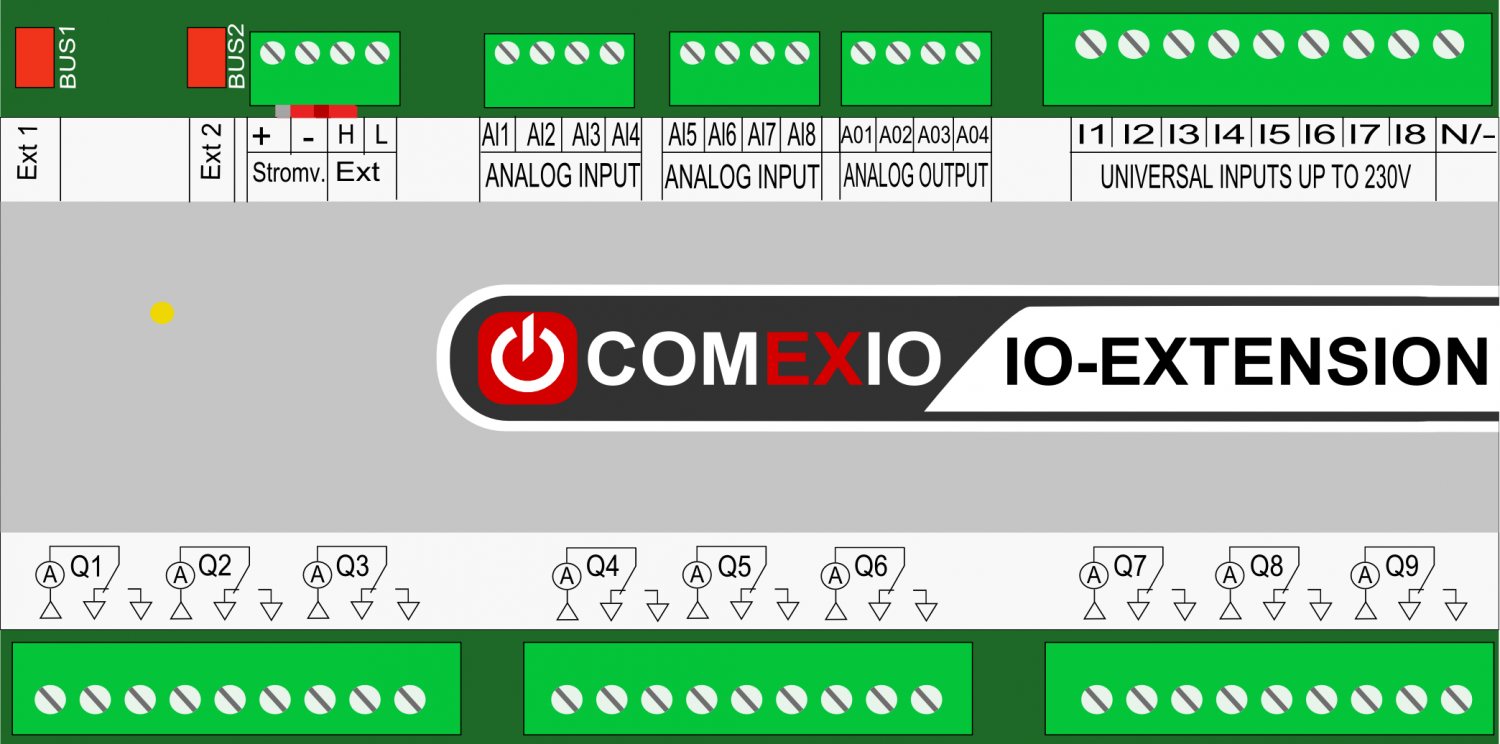

IO-Extension
Technische Daten
8 x Universaleingänge | 12 -230V AC/DC Schraubanschluss max. 2,5mm² |
8 x Analog-, Digitaleingänge | 0-10V DC (als digitale Eingänge 12-24V DC verwendbar) Schraubanschluss max. 1,5mm² |
Spannungsversorgung | Spannung 24V DC Stromaufnahme max. 120mA Leistungsaufnahme 1,2 bis 2,8W |
9 x Relaisausgänge | Potentialfreier Wechsler max. 230V AC 16A Integrierte Strommessung max. 16A pro Relais Gruppenstrom je Klemmblock max. 16A Gesamtstrom je IO-Extension max. 48A Schraubanschluss max. 2,5mm² |
4 x Analogausgänge | 0-10V DC Schraubanschluss max. 1,5mm² |
Baugröße | (B/H/T) 160 x 90 x 60mm 9 TE für Hutschienenmontage |
Schutzart | Im Schaltschrank IP20 Im Installationsverteiler IP30 (mit Abdeckung) |
Verdrahtungsbeispiele
Es gibt zwei Möglichkeiten eine IO-Extension mit einem IO-Server zu verbinden.
- Verbindung mit Einzeladern, Mantelleitung oder Twisted Pair (max. 150m)
- Verbindung mit einem Flachbandkabel
Zu beachten ist:
Bei Anschluss einer Extension muss der Schiebeschalter am ersten Gerät (IO-Server) und nur am letzten Gerät (Extension) nach links geschoben werden, dies trifft auch bei mehreren Extension zu. Bei den dazwischen geschalteten Extensions muss der Schiebeschalter nach rechts geschoben werden.
